Для стрельбы из Raketenwerfer 61 использовались фугасные реактивные снаряды массой 351 кг и кумулятивные — массой 345 кг. Дальность выстрела фугасным снарядом при температуре воздуха +15°С и скорости ветра не более 4 м/с достигала 5600 м. Снаряд состоял из боевого (до 135 кг тротила) и метательного зарядов и маршевого ракетного двигателя. В дне снаряда имелись 32 наклонных отверстия для выхода газов от ракетного двигателя, за счёт которых ему сообщалось вращение вокруг своей оси, повышавшее устойчивость в полёте. Снаряд покидал ствол с начальной скоростью 40 м/с, а после срабатывания маршевого двигателя разгонялся до 250 м/с. Взрыватель располагался в носовой части снаряда и устанавливался непосредственно перед заряжанием. Задержка срабатывания взрывателя могла устанавливаться в диапазоне от 0,5 до 12 с.

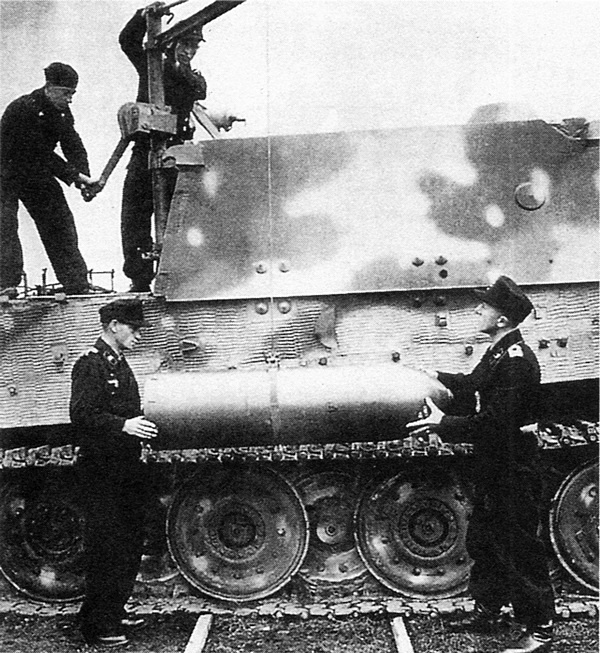

При загрузке боеприпасов в «Штурмтигр» ракеты поднимались с помощью крана.

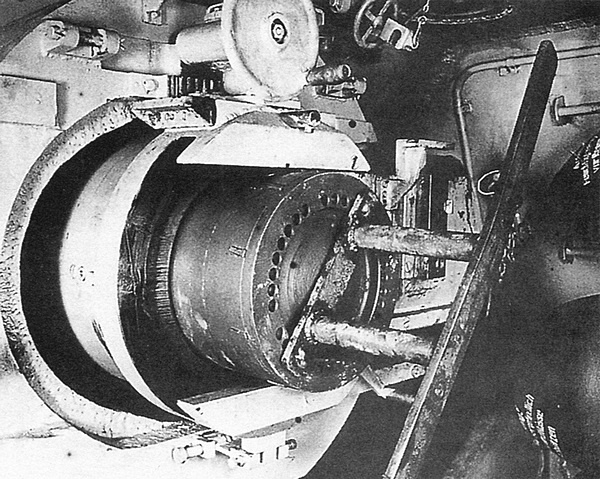

Поворот ракеты при заряжании для направления выступов на её корпусе в нарезы канала ствола бомбомёта осуществлялся специальным ключом.

В целях снижения до минимума силы отдачи при выстреле (бомбомёт не имел противооткатных устройств) часть газов, образовывавшихся при сгорании метательного заряда, направлялась в зазор между собственно стволом и 13-мм рубашкой, надетой на ствол. Для выхода газов в торцевом кольце у дульного среза имелось 31 отверстие. Такая конструкция ствола способствовала и его лучшему охлаждению.

«Штурмтигр»

Заряжание производилось с лотка с роликами при помощи специального досылателя. Загружались снаряды внутрь машины краном, через прямоугольный люк в крыше рубки. На стенках боевого отделения располагалось 12 захватов (по 6 с каждой стороны) для снарядов. 13-й снаряд мог находиться на лотке, а 14-й — непосредственно в стволе, поднятом на угол 16°. Внутри боевого отделения снаряды перемещались с помощью тельфера.

Бомбомёт устанавливался в лобовом листе простой сварной прямоугольной рубки, крепившейся к корпусу танка болтами. Лобовой лист рубки был расположен под углом 47°. Справа от бомбомёта в шаровой установке размещался пулемёт MG 34. Его боекомплект состоял из 1500 патронов. Для наведения бомбомёта использовался прицел Рак ZF 3x8, а пулемёта — KZF 2. На крыше рубки монтировалось «устройство ближнего боя» (Nähkampfgerät).

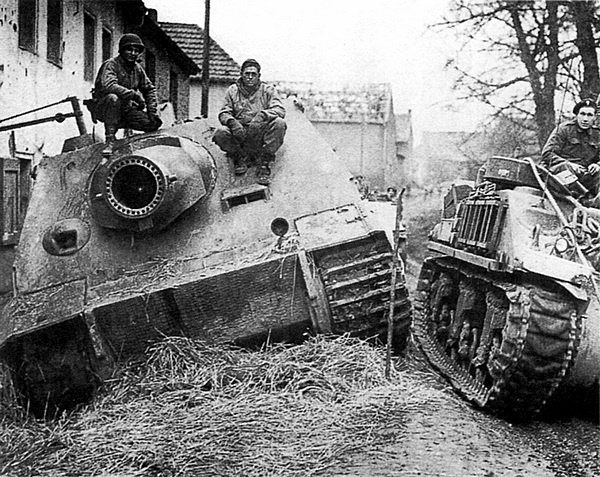

Вверху и справа — «Штурмтигр» захваченный войсками союзников. Германия, 28 февраля 1945 года.

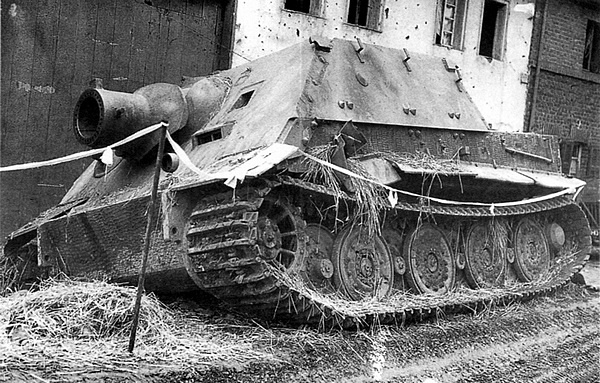

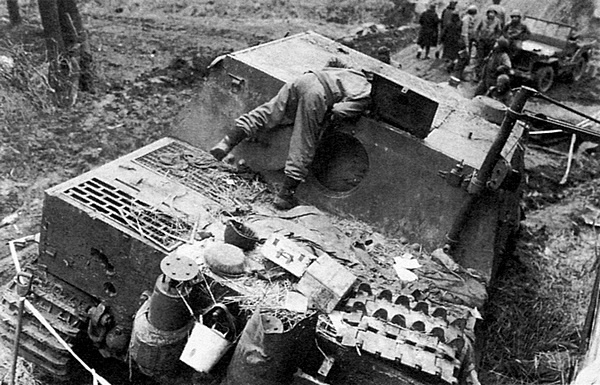

Вид сзади на тот же «Штурмтигр». На крыше МТО уложены запасные траки, в левой части кормового листа — четыре снарядные пробоины.

Экипаж машины включал механика-водителя, стрелка-радиста, командира, выполнявшего обязанности наводчика, и двух заряжающих.

Двигатель, трансмиссия, ходовая часть и почти все элементы корпуса были заимствованы у линейного танка Tiger Ausf.E поздних выпусков. Последнее обстоятельство вполне объяснимо, поскольку все САУ не изготавливались вновь, а переделывались из линейных танков.

Прототип САУ, получившей название 38-cm Panzermörser Sturmtiger Ausf.E, выпустили в сентябре 1943 года. 20 октября машину с рубкой из неброневой стали продемонстрировали Гитлеру.

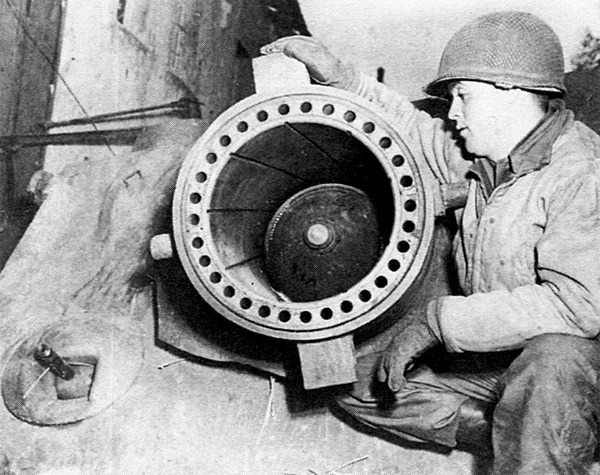

Американский солдат осматривает ствол бомбомёта. Хорошо видны отверстия для отвода газов и ракета в стволе бомбомёта.

Первый же серийный «Штурмтигр» покинул цехи завода Alkett 15 сентября 1944 года. В течение нескольких месяцев за ним последовали ещё 17 машин.

Прототип «Штурмтигра» использовался для обстрела Варшавы в ходе подавления немцами Варшавского восстания в августе 1944-го. Из серийных машин в конце того же года сформировали две роты штурмовых мортир (Panzer Sturmmörser Kompanie) — 1000-ю и 1001-ю, по четыре установки в каждой. Обе роты действовали на Западном фронте. Первая вступила в бой в декабре 1944 года в районе Трира, причём в боях участвовала только одна установка, остальные вышли из строя по техническим причинам и были брошены. Вторая начала боевые действия в ноябре 1944 года, а в январе 1945-го довольно успешно воевала недалеко от Бонна. При переправе через Рейн в марте 1945 года одна установка была подбита огнём «Шермана», а три уцелевших машины вскоре попали в руки американцев.

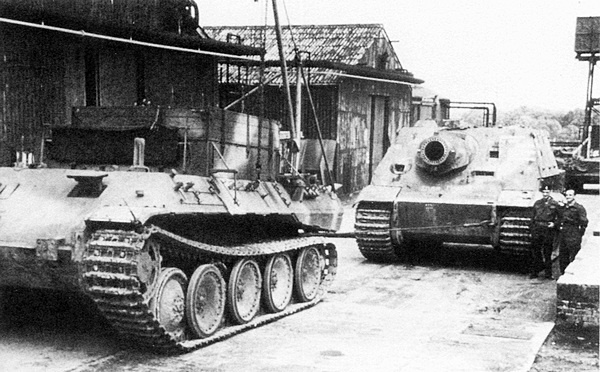

Трофейная БРЭМ Bergepanther буксирует трофейный же «Штурмтигр», доставленный для испытаний в Великобританию. 1945 год.

Позже других сформировали 1002-ю роту, имевшую шесть установок. Она также принимала участие в боевых действиях восточнее Бонна. В марте 1945 года четыре оставшиеся в строю машины этой роты были переброшены на Восточный фронт. О действиях «штурмтигров» на Восточном фронте достоверных сведений пока нет. Точно можно сказать лишь то, что в апреле 1945 года войсками 3-й армии генерала Горбатова (1-й Белорусский фронт) был захвачен прототип «Штурмтигра».

Реактивные бомбомёты неплохо проявили себя при разрушении опорных пунктов на «Линии Зигфрида», захваченных американцами, и при стрельбе по групповым целям. Основными средствами союзников в борьбе с «штурмтиграми» стали тяжёлая артиллерия и авиация. В начале марта 1945 года в строю оставалось ещё 13 «штурмтигров».

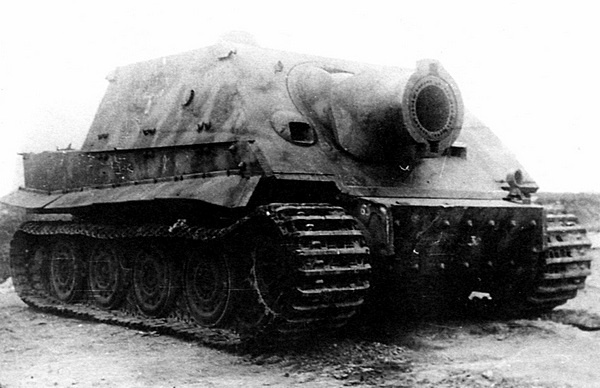

Прототип «Штурмтигра» на НИБТПолигоне в подмосковной Кубинке. 1946 год.

До настоящего времени сохранились два образца «штурмтигров». Прототип находится в Военно-историческом музее бронетанкового вооружения и техники в Кубинке, а серийная машина — в экспозиции военного музея в Кобленце (Германия).
