Была предпринята попытка исправить ситуацию повышением ёмкости аккумуляторной батареи. Поэтому была установлена батарея типа 9 Т 210 с 54 элементами общим весом 90 кг. Ёмкость батареи увеличилась на 34%. Во время испытаний с 21 марта но 25 июля 1943 г. было произведен 21 опытный пуск торпед. При этом была достигнута скорость 30 узлов при дистанции 3000 м.

Другой попыткой была модернизация торпеды T-III с улучшенным гребным винтом и укороченной батареей 9Т 210. она получила обозначение T-XII. Предусматривалось использование TZ 2 и TZ 3 в качестве дистанционного взрывателя Эти работы проводил профессор Корт. В начале 1945 г. 20 торпед типа T-XII были изготовлены и переданы на испытания. Д|я боевого использования на подлодках серии XVII В было заказано ещё 135 торпед типа T-XII. Планировалось, начиная с января, выпускать в месяц но 20 торпед. Основной проблемой у изготовителя батарей фирмы АФА-Хаген были трудности военного времени: дефицит материалов, рабочей силы и налёты авиации. Именно по этой причине удалось изготовить лишь незначительное число торпед типа T-XII.

Новшеством были и торпедные аппараты для подлодок XVII серии. Это были аппараты, выстреливавшие торпеды сжатым воздухом. Дозировка сжатого воздуха для выброса торпеды осуществлялась автоматически. Труба аппарата заполнялась воздухом, торпеда находилась в герметичной трубе перед выбросом и воздух выходил наружу после выстрела. Выжатый из трубы аппарата воздух мелкими пузырьками уходил вверх и труба заполнялась забортной водой. Небольшие и укороченные торпедные аппараты не могли демаскировать малую подлодку Вальтера, что было её преимуществом. 7-м торпедные аппараты предназначались для средних подлодок Вальтера XVIII и XXI серий.

Рисунок V 80 с переделанной носовой частью при надводном движении в районе Хела.

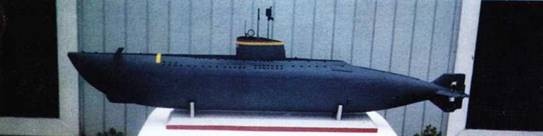

Модель V 1406 в масштабе 1:30, построенная судомоделистом Поганом Заурером из Джеймстауна (США) в 1944 г. Он затратил на её постройку 130 час и использовал в качестве материала стекломат и жидкий полистирол. Длина модели составляет 138,5 см и вес 11,5 кг. Модель была снабжена электродвигателем и способна погружаться. На ней установлены две батареи по 12 вольт ёмкостью 6,5 ампер-час. Всплытие и погружение происходило как у настоящей подлодки с продувкой и заполнением балластной цистерны. На борту был установлен баллон объёмом 0,2 л со сжатым воздухом под давлением 170 бар. Запас сжатого воздуха позволял выполнить 35-40 погружений. Дистанционно-управляемая модель могли выполнять следующие функции: работа руля направления и заднего руля глубины, управляемое плавание, всплытие и погружение.

U 1406 в испытательном рейсе с выдвинутой мачтой шнорхеля на выходе из верфи Блом и Фосс в марте 1945.

Три фотографии цельнодеревянной модели подводной лодки серии XVII B в масштабе 1:100. Она приводилась в действие электромотором, плавала, но не погружалась. Построена Е.Росслером в 1470 г. на основе имевшейся тогда документации, чтобы испытать действие руля направления.

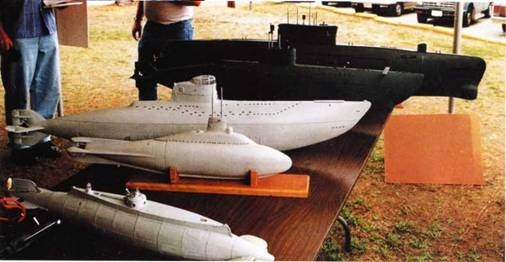

Четыре модели подлодок Вальтера на одном столе в время 3-й национальной субрегаты в Кротоне (США) летом 1995 г. Спереди V 80 Райнера Герлаха. затем V 792 лотара Менца и две модели Логана Заурера. На переднем плане другая немецкая подлодка – «Форель» Норберта Крюгена. Это единственная в своем роде презентация четырех моделей важнейших подлодок Вальтера в масштабе 1:30. Каждая из них показала образцовую скорость во время соревнований и при этом осталась хорошо управляемой. Они произвели сенсацию и большой восторг у присутствовавших американских моделистов – фанатов подводных лодок.

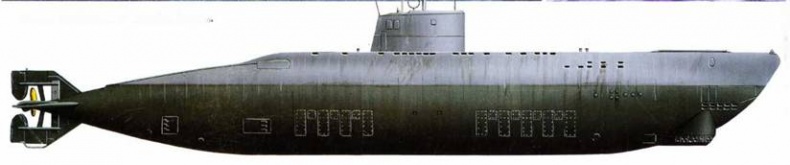

Субмарина тип XVII В V 1408, май 1945 г
