Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США - Сергей В. Иванов

Проект ночного истребителя «Шрайк» в конечном итоге пре вратился в самолет P-61.

Проект, датированный 6 ноября 1940 г.

Проект, датированный 14 ноября 1940 г.

Проект, датированный 22 ноября 1940 г.

Проект начала 1941 г.

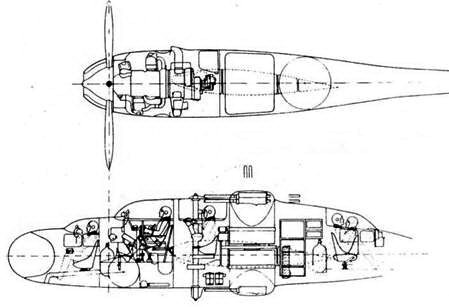

Компоновка центральной гондолы, проект, датированный 14 ноября 1940 г.

Информация, полученная генералом Иммонсом в Великобритании побудила в конце 1940 г. командование USAAC (US Army Air Corps) более внимательно изучить проблему необходимости принятия на вооружение ночного истребителя. 22 октября 1940 г. Павличка вернулся в Хауторн из Райт-Филда, обогащенный новой информацией о перспективном ночном истребителей. Главный конструктор привез с собой не только детальные технические требования, но и заключенный контракт, деньги, без которых проектные работы сильно тормозились. Требования командования USAAC к ночному истребители оказались более жесткими, по сравнению с британскими.

XP-61 YP-61

P-61B

Р61А

P-61 С XP-61D

P-61A

XP-61Е

P-61B

F-15A

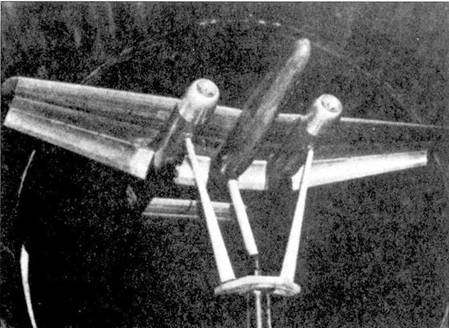

Деревянная модель самолета в масштабе 1:8 на продувке в аэродинамической трубе. Модель оснащена закрылками типа Zap, по типу использовавшихся на самолете Воут/ Сикорский OS2U «Кингфишер».

Завершенный в конце лета 1940 г. аванпроект самолета под кодовым наименованием «Шрайк» пришлось дорабатывать. Общая компоновка машины уже вырисовывалась — двухбалочный двухмоторный моноплан с центральной гондолой, в которой размещался экипаж из трех человек и устанавливалось вооружение; мотогондолы плавно переходили в балки. Двигатели Пратт энд Уитни R-2800 «Дабл Уосп» располагались под крылом. Шасси — убираемое с носовой опорой. Экипаж — три человека: летчик, стрелок и оператор РЛС. Вооружение — четыре крупнокалиберных пулемета на передней турели (управляются стрелком) и четыре таких же пулемета на задней турели (управляется оператором РЛС). Размеры самолеты были выбраны следующими: размах крыла 20,12 м, длина 13,87 м. Для обеспечения удовлетворительных взлетно-посадочных характеристик крыло оснастили закрылками длиной 3,35 м. Управление по крену — с помощью интерцепторов. Расчетная масса пустого составила 7 375 кг, взлетная — 10 300 кг. По ходу проектирования внешний облик будущего P-61 претерпел значительные изменения. Сначала машина лишилась передней и задней пулеметных турелей. Осталась одна — на верхней поверхности центральной гондолы, при этом кормовая часть гондолы сохранила остекление большой площади. Антенна РЛС размещалась в носовой части гондолы под бульбообразным пластиковом обтекателем. Позже вновь появилось вооружение в нижней части, но теперь фиксированное: четыре неподвижные пушки. Далее изменилась конструкция верхней турели — она стала дистанционно управляемой. С целью снижения лобового сопротивления пересмотрели конструкцию мотогондол. В начале декабря 1940 г. фирма Нортроп представила USAAC окончательный проект, получивший наименование «Project Specification NS-8A».

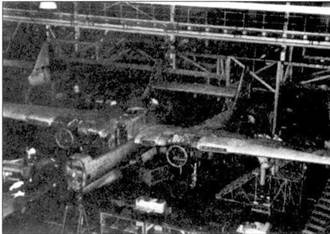

Этот самолет никогда не поднимался в небо, на снимке — планер, предназначенный для статических прочностных испытаний.

ХР и YP

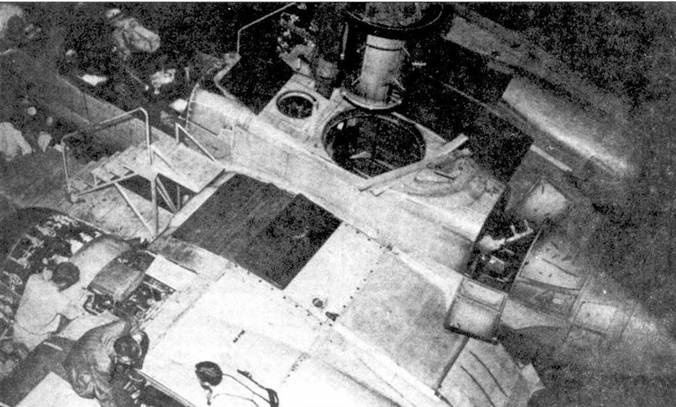

Сборка первого прототипа XP-61 близка к завершению. Обратите внимание на отверстие под установку башенноподобной турели с четырьмя пулеметами.
