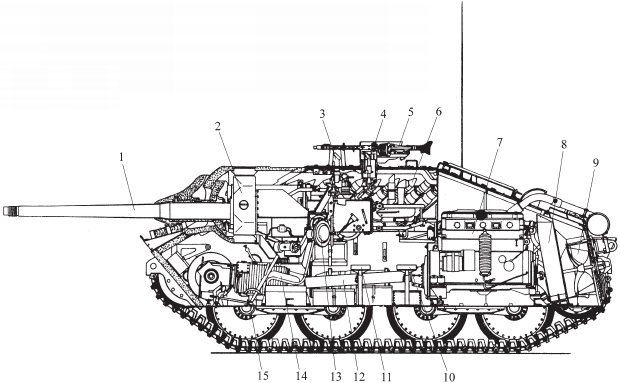

Компоновка САУ Hetzer:

1 – пушка; 2 – рамка; 3 – перископический прицел пушки; 4 – перископический прицел пулемета; 5 – пулемет MG 42; 6 – укладка 75-мм выстрелов на правом борту рубки; 7 – двигатель; 8 – радиатор; 9 – вентилятор; 10 – сиденье заряжающего; 11 – сиденье наводчика; 12 – карданный вал; 13 – маховик вертикальной наводки; 14 – сиденье механика-водителя; 15 – коробка передач

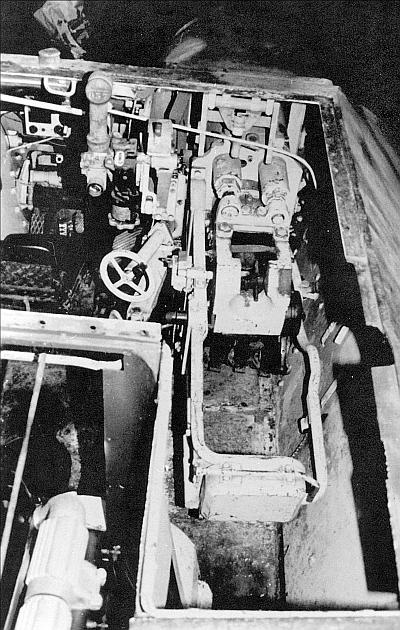

Установка пушки в боевом отделении САУ Hetzer. Хорошо видны сиденье механика-водителя, перископический прицел и маховик вертикальной наводки. Командир машины располагался в выгородке моторного отделения сразу за ограждением пушки

По-видимому, с целью удешевления «Хетцер» был не слишком хорошо оснащен приборами наблюдения. В распоряжении механика-водителя имелись две смотровые щели со стеклоблоками «триплекс» в верхнем лобовом листе корпуса. Наводчик мог обозревать местность в перископический прицел Sfl.Zfla., заряжающий – через перископический прицел пулеметной установки на крыше корпуса. Кроме того, в левой створке посадочного люка, над местом заряжающего под углом 90° к оси корпуса (в положении «9 часов») был жестко закреплен перископический прибор наблюдения. Еще один такой прибор находился в распоряжении командира машины. Он был установлен в откидной крышке надмоторного люка в положении «6 часов», то есть позволял вести наблюдение в корму. Командир мог пользоваться стереотрубой, но только при открытом люке. При закрытых люках машина была почти «слепа» по правому борту.

Как уже упоминалось выше, в качестве основного вооружения на «Хетцере» применялась 75-мм противотанковая пушка Рак 39/2 с длиной ствола 48 калибров. Она устанавливалась в узкой амбразуре лобового листа корпуса несколько правее продольной оси машины. Малые размеры боевого отделения при достаточно массивном казеннике пушки, а также несимметричная установка ее в боевом отделении привели к тому, что углы наведения орудия вправо и влево не совпадали (5° влево и до 10° вправо). Вертикальная наводка была возможна в пределах от -6° до +12°.

Надо сказать, что впервые в немецком и чехословацком танкостроении такое достаточно крупногабаритное орудие удалось вписать в столь маленькое боевое отделение. Это стало возможным благодаря применению специальной карданной рамки вместо традиционного орудийного станка. Такую рамку для орудия Рак 39/Рак 40 спроектировал в 1942 – 1943 годах инженер К.Штольберг, но некоторое время она не вызывала доверия у военных. Однако после изучения захваченных летом – осенью 1943 года советских САУ СУ-85 и СУ-152, орудия которых устанавливались в рамках, немецкое командование поверило в работоспособность подобной конструкции. Немцы применили рамку сначала на средних истребителях танков Jagdpanzer IV и Panzer IV/70, а позднее и на «Ягдпантере». Рамку вместе с орудием Рак 39/2 и подвижной бронировкой позаимствовали для «Хетцера» у САУ Jagdpanzer IV. По конструкции и баллистике Рак 39/2 была идентична пушкам KwK 40 и StuK 40. Бронебойный снаряд, покидавший ствол орудия с начальной скоростью 790 м/с, на дистанции 1000 м пробивал 88-мм броню, расположенную под углом 30°. Подкалиберный снаряд при начальной скорости 990 м/с на такой же дистанции пробивал броню толщиной 97 мм.

Поскольку носовая часть «Хетцера» оказалась сильно перегруженной (пустая САУ имела дифферент на нос, приводивший к проседанию передней части до 8 – 10 см относительно кормы), конструкторы попытались облегчить ее. Для этого, в частности, у серийных машин ранних выпусков несколько обрезали качающуюся бронировку орудия снизу и с боков, а затем еще и усилили подвеску передних опорных катков.

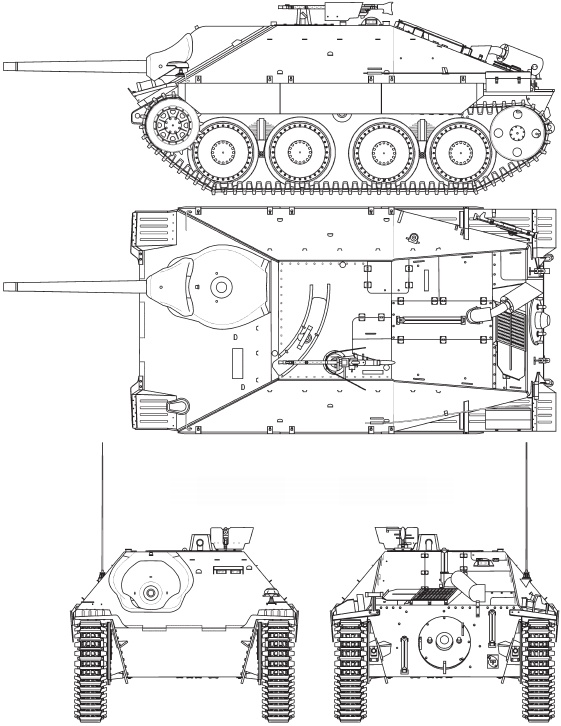

Jagdpanzer 38 Hetzer

Чертеж выполнил В. Мальгинов

Пушки Рак 39/2 оснащались дульным тормозом. Однако на САУ Jagdpanzer IV в боевых частях его обычно демонтировали. При стрельбе, из-за небольшой высоты линии огня, работа дульного тормоза поднимала густое облако пыли, которое затрудняло прицеливание и демаскировало самоходку. В бою с танками противника и то и другое было весьма существенным. Серийные САУ «Хетцер» покидали цехи уже без дульного тормоза пушки – его попросту свинчивали, но уже в заводских условиях.

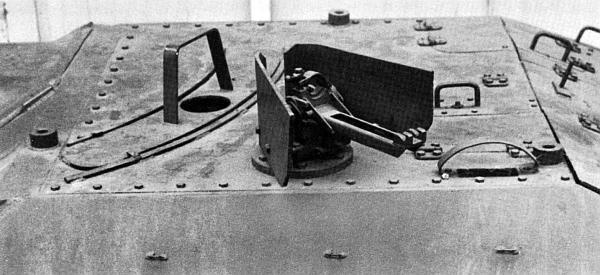

Установка Rumdumfeuer для пулемета MG 42 на крыше боевого отделения САУ Hetzer

Оборонительный пулемет MG 42 размещался на крыше САУ перед левым люком на установке Rumdumfeuer и был прикрыт уголковым щитком. Огонь из него вел заряжающий.

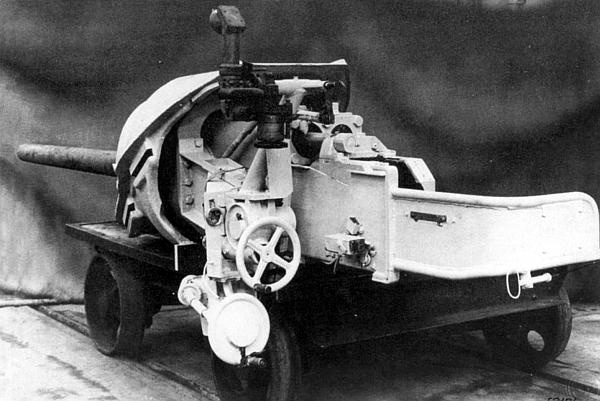

75-мм пушка Pak 39/2, установленная в рамке и прикрытая бронировкой

Боекомплект пушки состоял из 40 – 41 выстрела, пулемета – из 1200 патронов.

В силовом отделении «Хетцера» устанавливался 6-цилиндровый карбюраторный четырехтактный рядный двигатель жидкостного охлаждения Praga AE мощностью 160 л.с. при 2600 об/мин. Использование этого мотора повлекло за собой изменения в системе выхлопа. В отличие от двигателя Praga EPA, который устанавливался на танках Pz.38(t), на этом моторе выхлопной коллектор выводился вверх через крышу силового отделения САУ, а не через кормовую стенку корпуса, как на танке. Радиатор емкостью 50 л находился в силовом отделении за двигателем. Отбор мощности на вентилятор, размещенный за радиатором, осуществлялся от коленчатого вала двигателя. В качестве топлива использовался этилированный бензин с октановым числом не ниже 74. Допускалось также использование спирто-бензиновой смеси и диналколя. В систему питания входили два бензобака емкостью 220 л (левый) и 100 л (правый). В процессе работы двигателя топливо из правого бака перетекало в левый. Подача топлива осуществлялась с помощью электрического насоса Solex Autopulse. Двигатель оснащался двумя карбюраторами Solex 46 FNVP. Емкость бензобаков обеспечивала запас хода до 185 км.

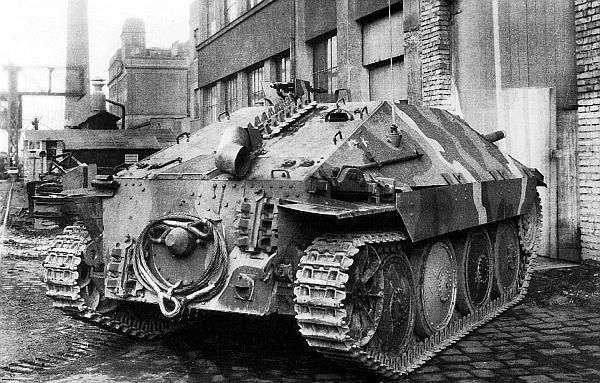

САУ Hetzer позднего выпуска, о чем можно судить, например, по глушителю новой конструкции

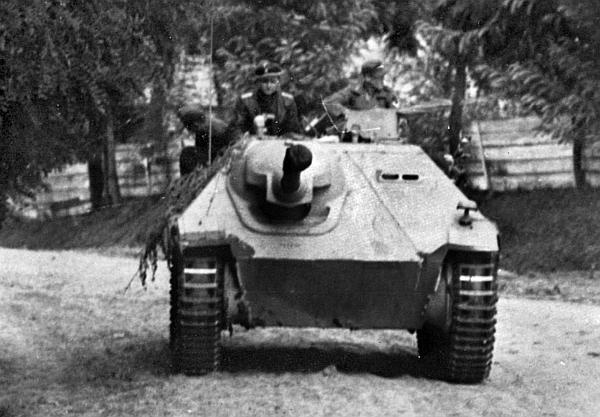

Jagdpanzer 38 Hetzer из состава 8-й кавалерийской дивизии СС «Флориан Гейер». Восточный фронт, 1944 год
