Герметичность стыка корпуса и башни танка обеспечивалась конструкцией опоры башни. Перед преодолением водной преграды башня при помощи червячных приводов, поднимавших вертикальные тележки, опускалась на погон и за счет своей большой массы плотно прижимала установленную по периметру погона резиновую прокладку, чем и достигалась герметичность стыка.

Металлическая составная воздухопитающая труба устанавливалась на люк механика-водителя и дополнительно крепилась стальными растяжками. Выхлопные газы выбрасывались в воду через установленные на выхлопных трубах обратные клапаны.

ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ. Силовая установка танка снабжалась автоматической противопожарной системой. Для тушения огня использовался сжатый углекислый газ, хранившийся под давлением 190 атм. в двух баллонах. Всего в баллонах находилось 3 000 л газа.

Если температура в силовом отделении превышала 160°, то срабатывала автоматика. Сначала опорожнялся первый баллон, а затем и второй. В случае поломки автоматической системы, открыть баллоны можно было вручную. От баллонов газ подавался по стальным трубам диаметром 10 мм к выпускным соплам диаметром 3 мм.

На приборных досках у места механика-водителя и радиста были установлены контрольные лампочки, сигнализировавшие о пожаре в моторном отделении.

* * *

Предлагаемое читателю описание конструкции танка «Маус» в основном составлено по материалам отчета НИБТ Полигона ГБТУ ВС «Сверхтяжелый немецкий танк «Maus». В связи с этим будет не лишним привести здесь точку зрения советских специалистов об этой машине. Поскольку отчет касался только конструкции танка (никакие испытания не проводились по причине отсутствия ряда узлов и агрегатов), то и выводы затрагивают только этот аспект. Не лишним будет напомнить также, что стилистика и орфография документа оставлены без изменений.

«Немецкий танк Maus по своему весу и габаритам является первым в мировом танкостроении образцом сверхтяжелого танка и представляет интерес как по самой идее, так и по конструктивному выполнению основных узлов и агрегатов.

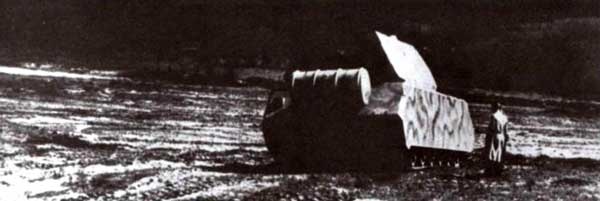

«Маус» 205/2 на полигоне в Бёблингене

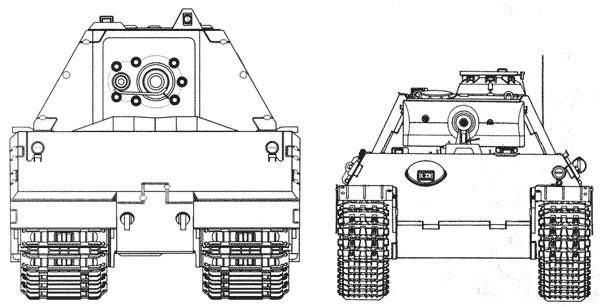

Сравнительные размеры танков Maus и Pz.V Panther

К характерным особенностям танка Maus относятся:

I. По компоновке и общему устройству.

1. Компоновка танка отличается от обычно принятой на современных образцах, главным образом, расположением силовой установки.

Двигатель расположен за отделением управления в общем колодце с блоком генераторов. Такое размещение силовой установки стеснило доступ к основным агрегатам ее, усложнило монтажно-демонтажные работы и привело к смещению боевого отделения ближе к кормовой части танка.

Другие отделения танка расположены по общепринятой схеме для танков с задним расположением трансмиссии.

2. Объемы отделений управления, боевого и трансмиссионного обеспечивают удобство работы экипажа и необходимый доступ к агрегатам, расположенным внутри корпуса.

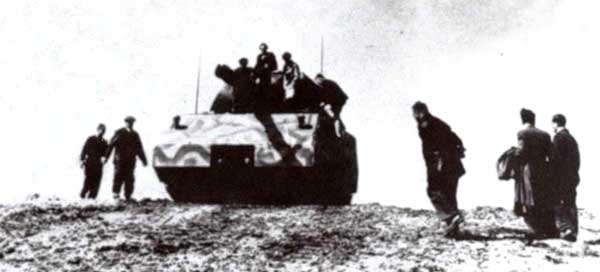

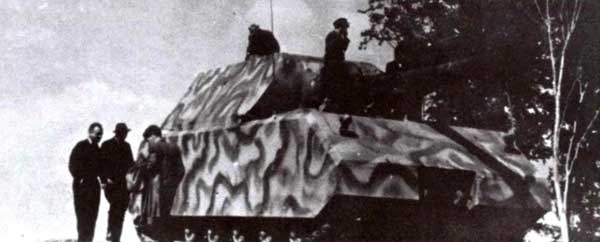

На всех этапах испытаний и первый и второй (на фото вверху и в центре) прототипы «Мауса» сопровождались инженерами фирмы Porsche. Несколько раз на них присутствовал и сам Ф. Порше (на фото снизу — стоит в «Швиммвагене»)

II. По конструкции корпуса и башни.

1. Корпус танка сварной и состоит из броневых листов толщиной от 40 до 200 мм.

Если сравнить толщину брони танка Maus с толщиной брони других современных танков весом 50 — 70 тонн, то станет очевидным несоответствие броневой защиты танка Maus его весу.

Для танка весом 180 тонн толщина брони явно недостаточная.

2. В распределении толщины брони по частям корпуса немцы на этом образце отошли от принятых ранее принципов.

Вместо имевшегося соотношения между толщиной лобовых и бортовых деталей 0,5 — 0,6 на танке Maus реализовано соотношение 0,925. Вообще в броневой защите танка Maus заметна тенденция создания равнопрочной конструкции во всех частях корпуса.

3. Конфигурация корпуса не предусматривает максимального использования преимуществ больших конструктивных углов.

Корпус имеет нижний лобовой лист под углом только 35° и бортовые вертикальные листы.

Если сравнить конфигурацию корпуса танка Maus с конфигурацией танка Т-V, то первая является шагом назад.

Если сравнить конфигурацию корпуса танка Maus с конфигурацией танка Т-V, то первая является шагом назад.

4. Характерным является отсутствие на лобовых листах люков, лобового пулемета или щелей, имевшихся на других немецких танках и ослабивших их.

5. Соединения броневых листов шиповые. Шипы прямоугольные.

4. Характерным является отсутствие на лобовых листах люков, лобового пулемета или щелей, имевшихся на других немецких танках и ослабивших их.

5. Соединения броневых листов шиповые. Шипы прямоугольные.

Для усиления шиповых соединений применены цилиндрические шпонки (имеются в виду штифты — Прим. автора), вставленные в стыки.

6. Броня корпуса и башни гомогенная средней твердости (Нв = 3,4…4,2) с повышенным содержанием углерода (0,30 — 0,45), высоколегированная.

7. Опора башни оригинальной конструкции. Вместо обычной шариковой опоры применены две системы тележек: 3 вертикальных тележки обеспечивают опору башни на горизонтальную беговую дорожку и 6 горизонтальных тележек служат для центровки башни в горизонтальной плоскости.

Характерным является приспособление для опускания башни при подводном хождении танка. Для этой цели вертикальные тележки при помощи червячного привода могут быть подняты и башня опустится на погон.

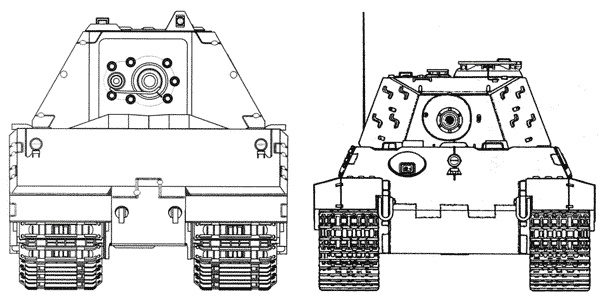

Сравнительные размеры танков Maus и Tiger II
