После того, как будут сделаны 9 обмоток, можно приступить к изготовлению статора. Сначала сделаем форму для статора. Основные параметры этой детали приведены на

рисунке ниже.

Это делается просто — вырезать из куска фанеры или листового пластика, затем жирным маркером отмечаются места под установку катушек — сектора по 40 градусов. Также нужно обвести маркером края заготовки, как показано на фотографии. Линии должны быть достаточно четкими, чтобы их можно было видеть через лист плексигласа или оргстекла.

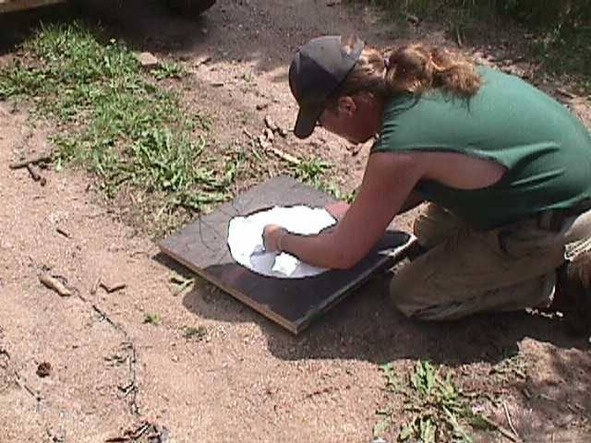

Красные пятна на фото — это шпаклевка для устранения трещин и вмятин в дереве. Следующий этап нанесение разделительного слоя на основу. Это делается при помощи автомобильной полировочной пасты на основе силикона. Можно заменить мыльным раствором.

Эскиз формы.

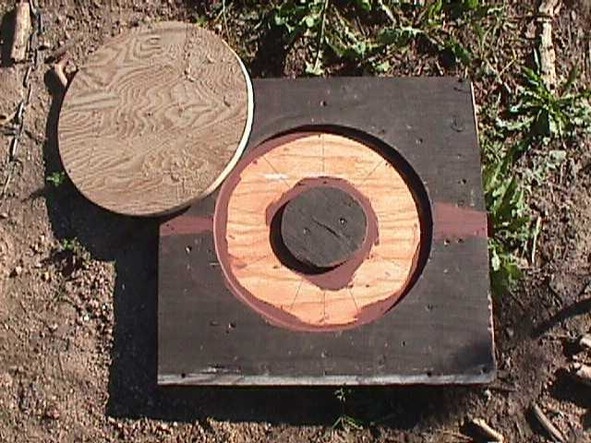

Ниже фотография готовой формы.

Теперь нужно вырезать два кольца из плексигласа, фибергласа или оргстекла соответствующего размера для усиления статора.

Заливка формы.

Кольцо имеет 35,5 см наружного диаметра и 13,0 см внутреннего диаметра. Используется каждое из этих колец с обеих сторон катушек для усиления конструкции.

Нужно удалить лишний разделительный слой с формы. Затем нужно взять немного полистирольной смолы, либо клея на ее основе, можно использовать любой подходящее связующее. Нужно поместить немного смолы на дно формы, затем кольцо из оргстекла и на него нанести еще смолы. Работать со смолой нужно в резиновых перчатках. Кольцо полностью смазывается смолой. Кольцо, намоченное в смоле, сохраняет некоторую прозрачность, это необходимо, для того чтобы были видны места под установку катушек, отмеченные маркером на дне формы.

Далее — укладка готовых катушек и заливка смолой.

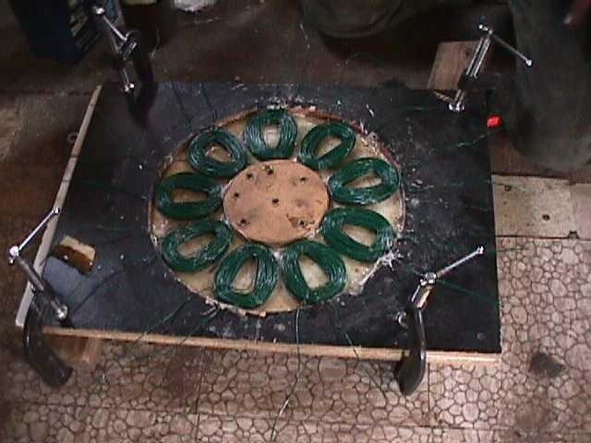

Фотография показывает катушки помещенные на кольце из оргстекла. Нужно расположить их очень плотно друг к другу, причём необходимо разместить катушки как можно ближе к центру статора, для того чтобы магнитный поток вращающихся магнитов проходил через всю площадь занимаемую обмотками.

Проводники от обмоток нужно вывести наружу в определенном порядке. Каждая катушка имеет начало — внутренний проводник и конец — внешний. Теперь нужно добавить еще смолы и талька или другого наполнителя и перемешать их в соотношении 1 к 1. Он добавляет прочность в смеси, которой покрывают катушки сверху и затем закрывают оставшимся кольцом из оргстекла.

Теперь всю конструкцию следует накрыть крышкой и прижать сверху грузом, оставить в таком состоянии на ночь. Статор готов. Теперь нужно закрепить его на кронштейне между двумя дисками с магнитами. На следующем фото показаны 3 ротора с наклеенными магнитами.

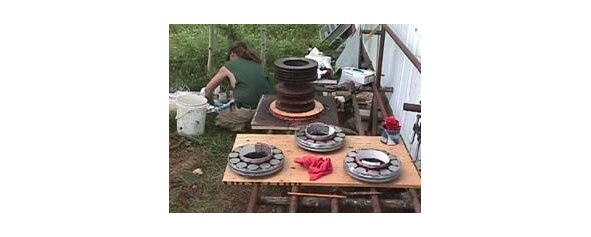

Внизу — готовые роторы.

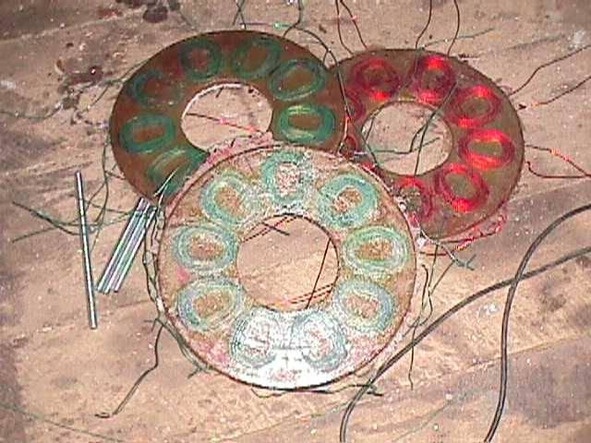

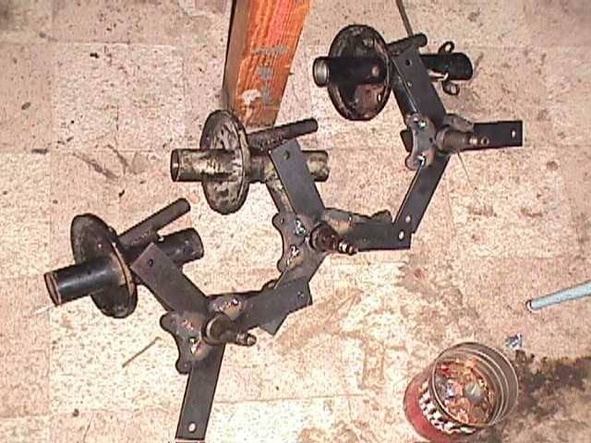

На фотографии — 3 готовых статора, очищенных от смолы после того, как их вытащили из основы. Ниже видны готовые собранные конструкции поворотных узлов, готовых к монтажу. Катушки залиты смолой между двумя кольцами огрстекла.

Далее видно, как статор установлен на шпинделе ветроколеса и отцентрован. Так как статор имеет 35,5 мм в диаметре и каждое из 3 лепестков крепления поворотного устройства — примерно 18 см, края статора оказываются наравне с краями креплений.

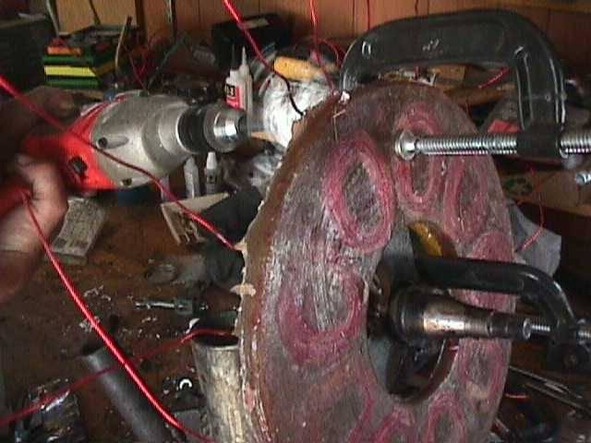

В статоре нужно просверлить 3 отверстия диаметром 12 мм для болтов. Сначала статор был закреплен в тисках, а потом, после точного измерения просверлены 3 отверстия, совпадающих с отверстиями в лепестках крепления. Важно при этом не повредить проводники катушек. Если катушка будет повреждена нужно будет статор делать снова.

Теперь статор готов, осталось соединить концы катушек. Еще необходимо разместить и приклеить на тормозные диски магниты.

На фотографии показан процесс наклеивания магнитов. В процессе приклеивания не имеет большого значения точность приклеивания магнитов. Самое главное — не забыть: соседние магниты должны быть установлены в определённом порядке, с учётом расположения их полюсов: южный, северный, южный, северный и т. д.

Нужно заметить, что приклеивать лучше по одному магниту, чтобы их взаимодействие не мешало в процессе установки.

Итак мы установили магниты, чередуя полюса, при этом полезно использовать для точности шаблон для того, чтобы выдержать примерно одинаковые расстояния между магнитами. В конструкции, изображенной на фотографиях промежуток равен примерно 9 мм. После того, как магниты установлены через равные промежутки они заливаются быстросохнущим клеем.
