0000 = F;

0001 = D–;

0010 = D;

0011 = D+;

0100 = C–;

0101 = С;

0110 = C+;

0111 = B–;

1000 = B;

1001 = B+;

1010 = A–;

1011 = A;

1100 = A+.

У нас осталось три неиспользованных кода: 1101, 1110 и 1111, а всего их шестнадцать.

Рассуждая о битах, мы часто говорим о конкретном числе битов. Чем больше битов у нас в распоряжении, тем больше возможностей удается с их помощью описать.

Естественно, с десятеричными числами складывается точно такая же ситуация. Например, сколько всего региональных телефонных кодов? Региональный телефонный код в США состоит из трех цифр. Если все эти коды будут задействованы (на самом деле пока не все, но мы это проигнорируем), получится 103, или 1000 таких кодов, — от 000 до 999. Сколько семизначных телефонных кодов может быть в зоне действия регионального кода 212? 107, или 10 000 000. Сколько телефонных номеров может быть в зоне действия регионального кода 212, причем с префиксом 260? 104, или 10 000.

Аналогично в двоичной системе количество возможных кодов всегда равно двойке в некоторой степени, где степень — количество битов.

Количество битов

Количество кодов

1

21 = 2

2

22 = 4

3

23 = 8

4

24 = 16

5

25 = 32

6

26 = 64

7

27 = 128

8

28 = 256

9

29 = 512

10

210 = 1024

Каждый дополнительный бит удваивает количество кодов.

Если известно, сколько нужно кодов, можно ли рассчитать, сколько для этого потребуется битов? Иными словами, как считать в противоположном направлении по вышеприведенной таблице?

Используемый при этом метод иногда называется «логарифм по основанию два». Логарифм — феномен, противоположный возведению в степень. Известно, что 2 в седьмой степени равно 128. Логарифм 128 по основанию 2 равен 7. В более строгой математической нотации получается, что выражение

27 = 128

эквивалентно выражению

log2128 = 7.

Итак, если логарифм 128 по основанию 2 равен 7, а логарифм 256 по основанию 2 равен 8, то каков логарифм 200 по основанию 2? На самом деле он равен примерно 7,64, но нам этого знать и не требуется.

Как правило, биты скрыты от поверхностного взгляда в глубинах электронных устройств. Вы не увидите их на компакт-диске, в электронных часах или внутри компьютера. Лишь иногда биты различимы вполне отчетливо.

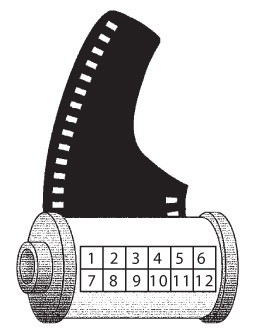

Приведу пример. Если у вас есть обычный фотоаппарат с 35-миллиметровой пленкой, возьмите кассету и поверните ее, как показано на рисунке.

Перед вами предстанет набор серебристых и черных квадратов, отдаленно напоминающий шахматную доску. На рисунке я пронумеровал их от 1 до 12. Этот набор называется DX-кодировкой. Эти 12 квадратов в действительности представляют собой 12 бит. Серебристый квадрат соответствует 1, черный — 0. Квадраты 1 и 7 всегда серебристые (1).

Что значат эти биты? Вы, возможно, знаете, что пленки различаются по светочувствительности. Пленка высокой чувствительности считается «быстрой», поскольку на ней можно производить съемку с очень короткими экспозициями. Чувствительность пленки измеряется в единицах ASA (American Standards Association, Американская ассоциация по стандартам), причем наиболее популярны пленки с чувствительностью 100, 200 и 400 единиц^[14]. Чувствительность в единицах ASA не только напечатана на упаковке, но и закодирована на кассете.

Различают 24 стандартные степени светочувствительности для фотопленки.

25

32

40

50

64

80

100

125

160

200

250

320

400

500

640

800

1000

1250

1600

2000

2500

3200

4000

5000

Сколько битов нужно, чтобы закодировать чувствительность пленки? Ответ прост: пять. Мы знаем, что 24 = 16, а это слишком мало. А вот 25 = 32 — больше чем достаточно.

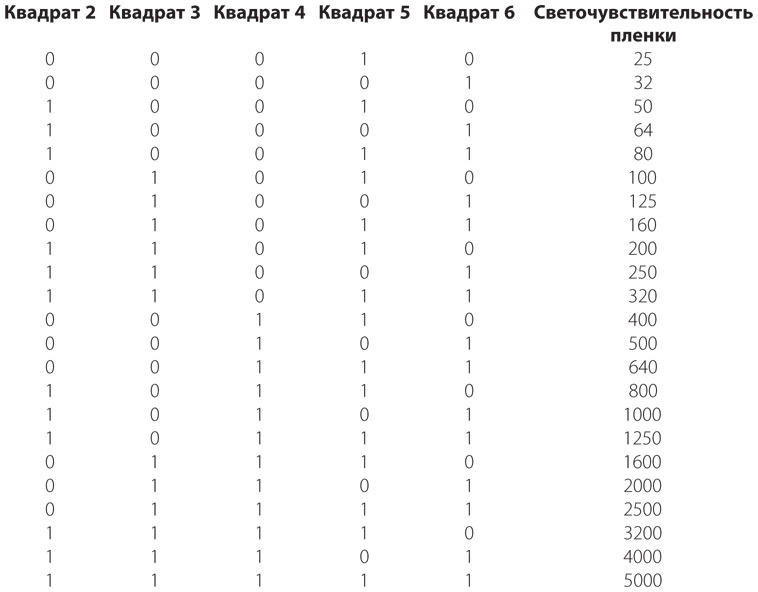

Соответствие между квадратами на кассете и чувствительностью пленки показано в таблице.

Эти коды используются в большинстве современных 35-миллиметровых фотоаппаратов. Если на вашем фотоаппарате выдержка или тип пленки устанавливаются вручную, эти коды в нем не применяются. Если же коды все-таки считываются, присмотритесь к фотоаппарату, когда будете вставлять пленку. Вы увидите шесть металлических контактов, соответствующих квадратам с первого по шестой на кассете. Серебристые квадраты — это просто открытая металлическая поверхность кассеты, которая является проводником. Черные квадраты покрыты краской, которая не проводит электричество.

Электрическая схема фотоаппарата построена так, что ток подводится к первому квадрату на кассете (он всегда серебристый). Этот ток будет (или не будет) проведен пятью контактами на квадратах со второго по шестой в зависимости от того, окрашены они изолирующей краской или нет. Так, если ток присутствует на контактах 4 и 5, но отсутствует на контактах 2, 3 и 6, в фотоаппарат вставлена пленка 400 ASA. При съемке выдержка будет установлена автоматически.

В бюджетных фотоаппаратах считываются только квадраты 0 и 3, а чувствительность пленки считается равной 50, 100, 200 или 400 единицам ASA.

Квадраты с восьмого по двенадцатый в большинстве аппаратов также не используются. В квадратах 8, 9 и 10 зашифровано число кадров на пленке, а квадраты 11 и 12 содержат сведения о том, черно-белая или цветная пленка, позитивная или негативная.
