Осваиваем пространство ниже нулевой отметки

Основанием для рулонной гидроизоляции служит монолитная стяжка, выполненная или из цементно-песчаного раствора М50-100, или из асфальтобетона. Мастика должна наноситься на огрунтованную поверхность сплошным слоем (пропуски недопустимы). При этом горячие мастики покрывают основание перед укладкой материала, а холодные наносятся заранее.

В результате наблюдается смещение грунта, которое при промерзании на 100–150 см может составлять 10–15 см. Отсюда трещины на стенах, перекошенные крыльцо или веранда. Если на вашем участке складывается именно такая ситуация, то желательно, минуя водоносный слой, заложить фундамент на следующем, более прочном основании. Разумеется, это потребует проведения серьезных гидроизоляционных мероприятий, иначе ваш подвал будет заливаться водой и станет непригоден для использования. Кроме того, для нейтрализации или хотя бы уменьшения касательных сил при закладке фундамента можно прибегнуть к таким мерам, как устройство у него наклонных стен; обработка их составами, не допускающими смерзания с грунтом; вертикальное армирование, благодаря которому верхние и нижние части фундамента оказываются связанными; утепление отмостки; дренаж.

Если грунтовые воды проходят ниже точки промерзания плюс 2 м, то фундамент может закладываться на глубине 50–70 см от планировочной отметки грунта. При высоком уровне грунтовых вод (до 2 м от глубины промерзания) оптимально заложить фундамент на глубину промерзания, причем под ним следует устроить песчано-гравийную подушку. Для определения глубины заложения фундамента вы можете воспользоваться табл. № 1.

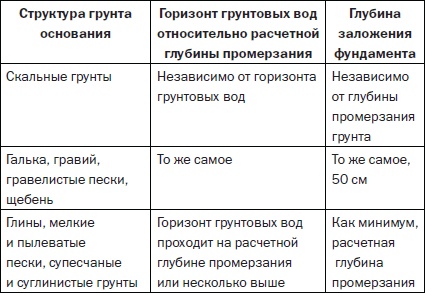

Таблица № 1

Сведения для установления глубины заложения фундамента

В соответствии с формой фундамента и особенностями его опирания на грунт можно выделить несколько типов фундамента – столбчатый, ленточный, плитный и свайный. Выбор той или иной конструкции определяется в зависимости от веса возводимого дома и несущей способности грунта.

При пучинистых грунтах, которые отличаются способностью переувлажняться при зимнем замерзании и весеннем оттаивании, предпочтителен фундамент в виде сплошной или решетчатой железобетонной плиты, что позволяет ему адекватно реагировать на регулярные вертикальные перемещения. Он может рекомендоваться при строительстве небольших по габаритам жилых домов, возводимых на тяжелых, подвижных, просадочных грунтах, характеризующихся большой глубиной промерзания.

В ряде случаев (на плывунах, в зонах вечной мерзлоты и при существенных нагрузках на основание) закладываются свайные фундаменты, конструктивно состоящие из свай и ростверка – плиты, которая связывает оголовки свай.

В индивидуальном строительстве наибольшее распространение получили ленточные и столбчатые фундаменты, которые устраиваются на неподвижном основании. При строительстве дома с подвальным помещением закладывается либо столбчатый, либо ленточный, либо монолитный плитный фундамент (последний располагается под всей площадью дома, чтобы обеспечить изоляцию подвального помещения от проникновения влаги, что не исключено при высоком горизонте грунтовых вод и на грунтах со слабой несущей способностью). При этом необходимо помнить, что в каждом случае подвальное помещение будет иметь определенные особенности.

Если дом возводится на столбчатом или столбчато-ленточном фундаменте, не исключается возможность устройства круглого в плане подвала, для которого потребуется меньшее количество строительных материалов, поскольку благодаря его форме давление бокового грунта гасится, а стены можно поднять более тонкие. Подвал такого типа оптимален при высоком уровне грунтовых вод в том случае, если это глубокое сооружение и между стеной подвала и внутренней гранью фундамента незначительное расстояние. Но при этом необходимо знать, что в пучинистых грунтах вертикальные стены подвала такой конструкции без соответствующей нагрузки склонны к периодическим вертикальным перемещениям. По этой причине стены лучше сделать наклонными.

Согласно новым технологиям, в частности ТИСЭ, стены подвала можно возвести на более высоком уровне, снизив при этом (и значительно) временные и трудовые затраты.

Поскольку по технологии ТИСЭ выполняется вертикальное армирование стен подвала (рис. 16), это многократно увеличивает их прочность и надежность, а также придает высокую жесткость к воздействию боковых нагрузок.

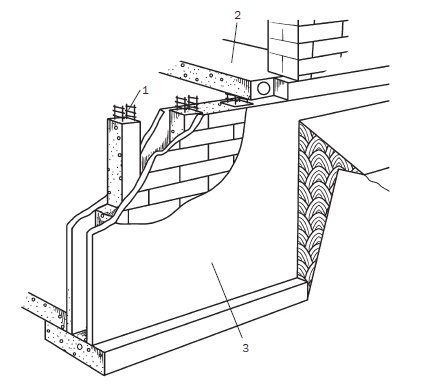

Рис. 16. Фрагмент подвальной стены, построенной по технологии ТИСЭ: 1 – вертикальное армирование; 2 – плита перекрытия; 3 – слой гидроизоляции

Чтобы увеличить морозостойкость стен, которые испытывают различные атмосферные воздействия, используется жесткая смесь песка с цементом, а присутствие вертикальных каналов в стене подвала позволяет создавать эффективно функционирующую приточную и вытяжную вентиляцию подвального помещения.

Стены подвала подвержены немалым боковым нагрузкам со стороны грунта, на них воздействует гидростатическое давление грунтовых вод. В традиционных технологиях обязательным элементом силовой схемы было жесткое перекрытие, которому сообщались эти нагрузки. Создатели технологии ТИСЭ разработали еще один способ восприятия данных нагрузок, но без жесткого бетонного перекрытия. Это круглый подвал (рис. 17), который может быть построен при столбчатом или столбчато-ленточном фундаменте, причем с наименьшими затратами.

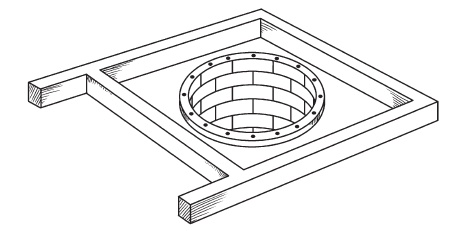

Рис. 17. Круглый подвал, устроенный по технологии ТИСЭ
